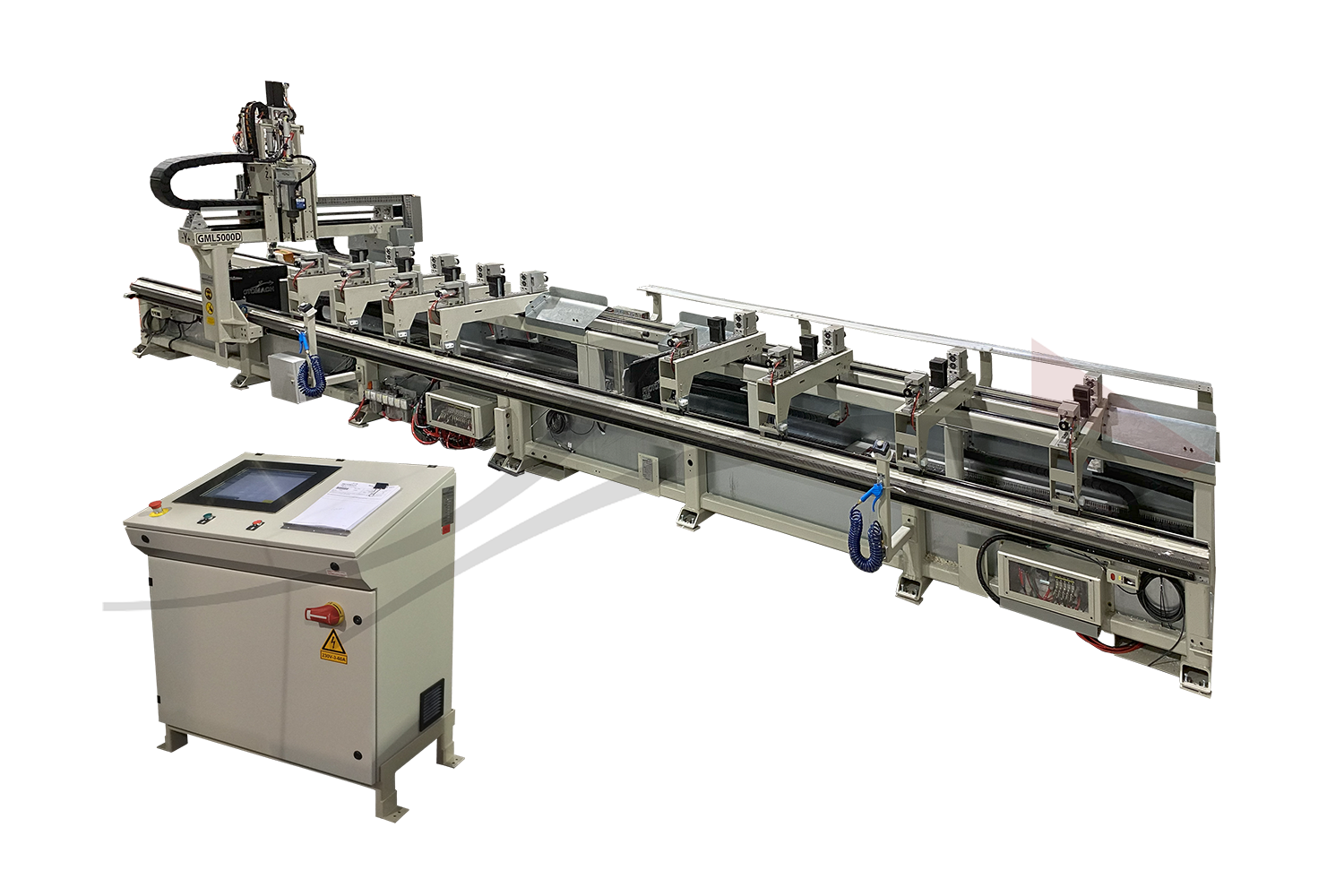

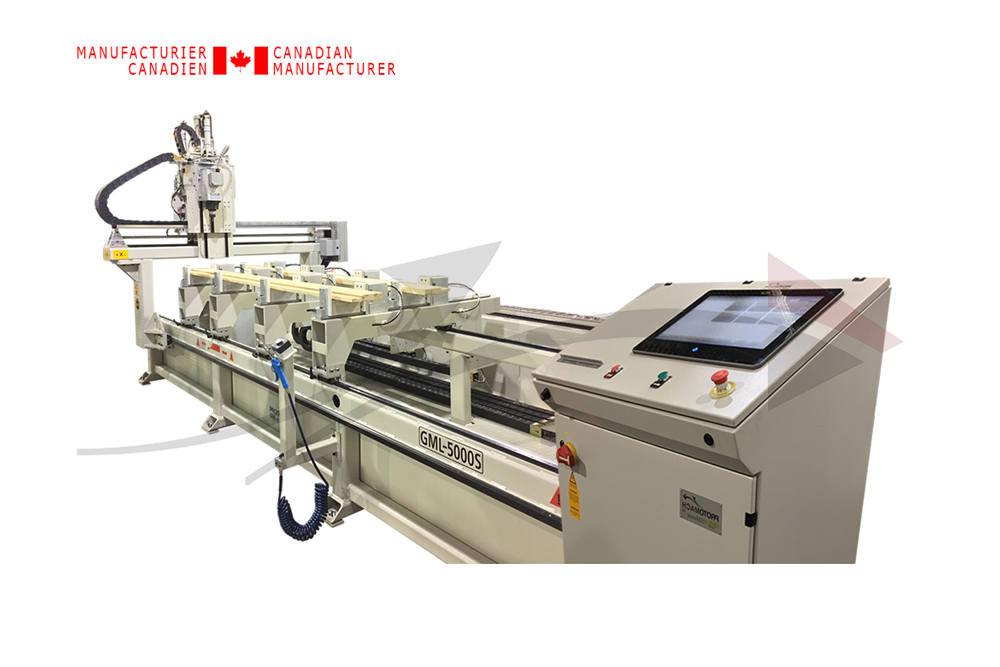

GML 5000 - Centre d’usinage 3 axes

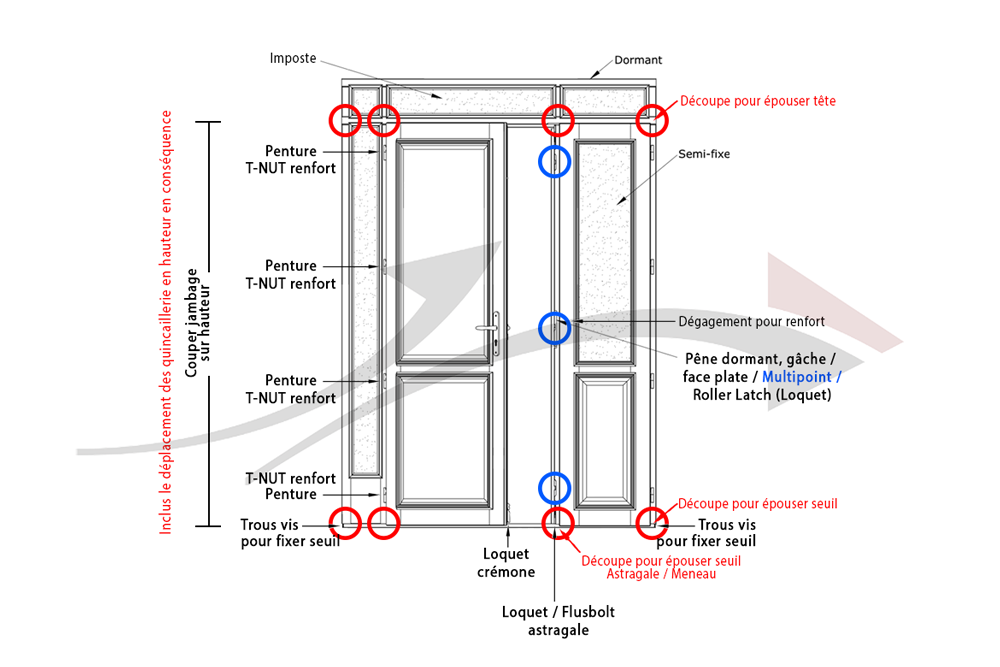

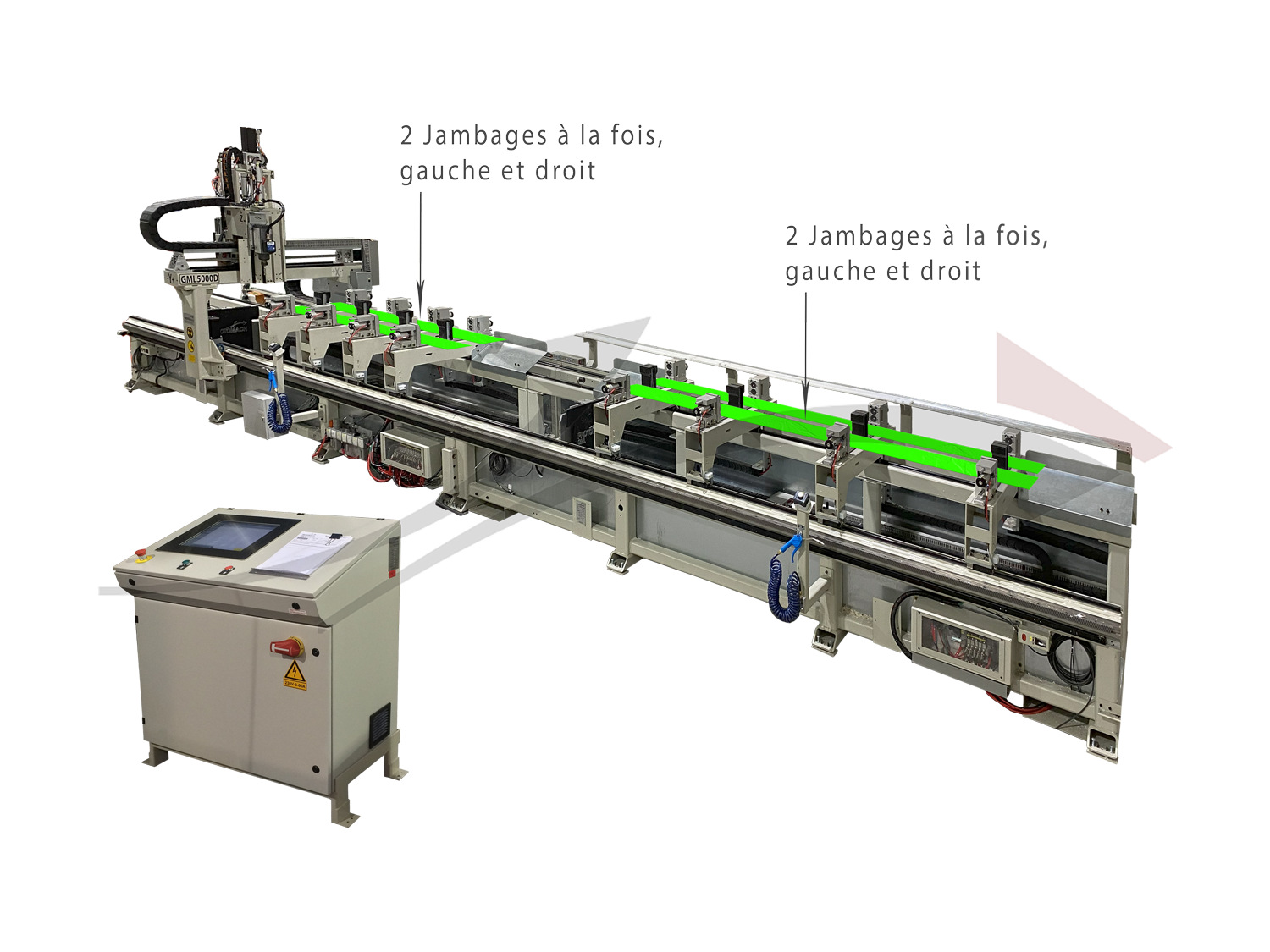

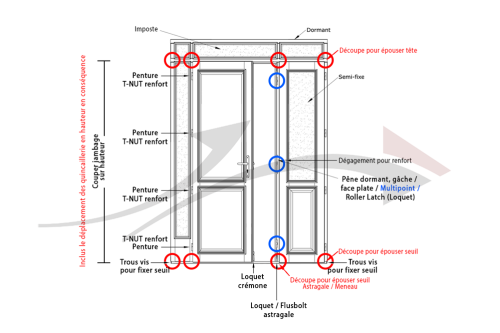

Centre d’usinage multi outils, PVC, aluminium et bois. Ci-contre présenté en version usinage de jambage de porte en bois, permet d'usiner 2 pièces dans un même cycle.

• Écran tactile industriel, TermiCom avec programme convivial pour transfert d’information de votre logiciel de commande à l’automate, sous Windows
• 3 axes programmables (pignon-crémaillère pur l’axe X et vis sans fin pour les axes Y et Z)
• Emplacements pour 4 outils différents avec moteur électrique Elte à même la tête d’usinage
• 4 étaux à déplacement manuel avec viseur et ruban à mesurer sur la longueur de la machine.
• Clôture de protection sur 3 côtés avec rideau optique à l’avant.

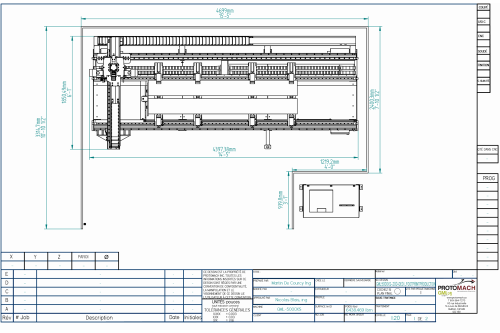

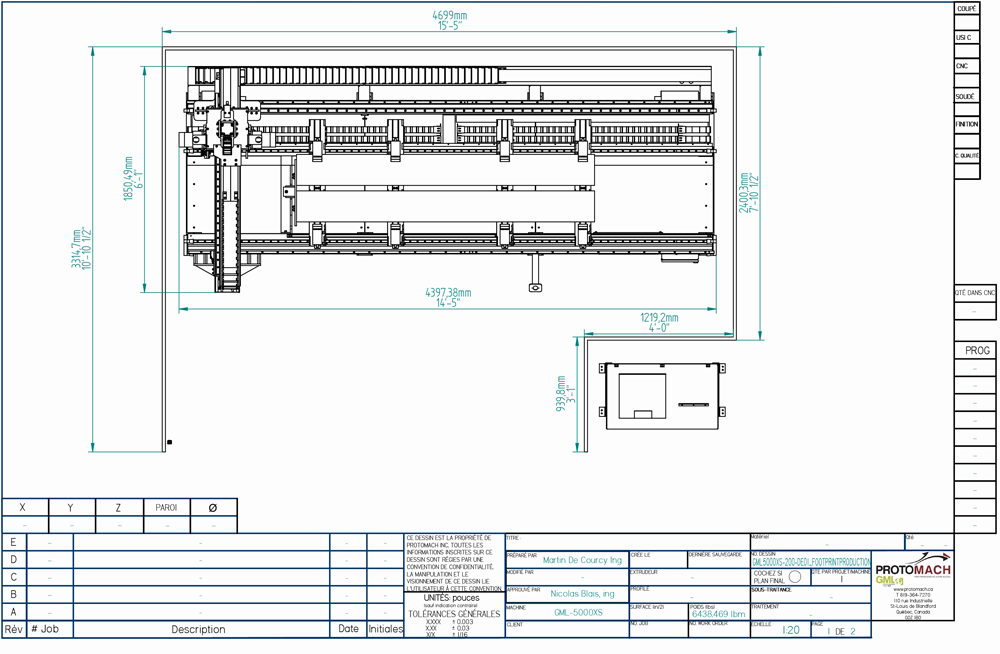

• Longueur maximale des pièces pouvant être usinées de 160’’ ou 4064 mm
• Palpeur à même la tête d’usinage pour compenser les variations d’épaisseur des matériaux
• Possibilité de machiner divers types de pièces en aluminium, en PVC ou en bois
• Jambages deux à la fois jusqu’à 11’’ de large chacun avec cylindres de serrage indépendants. Aussi pour panneaux de porte de garage jusqu’à 34 ‘’ de large

Options

• Gabarits de maintien adaptés aux pièces à usiner (en Delrin et/ou aluminium anodisé)
• Outil coudé pour travailler en façade
• Lame de scie pour séparer les pièces en plusieurs morceaux
• Automatisation des étaux avec système de servo-moteurs et pignon/crémaillère
• Chargement et déchargement par le bout de la machine via les étaux automatisés

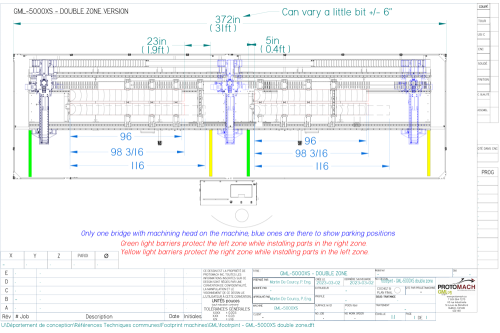

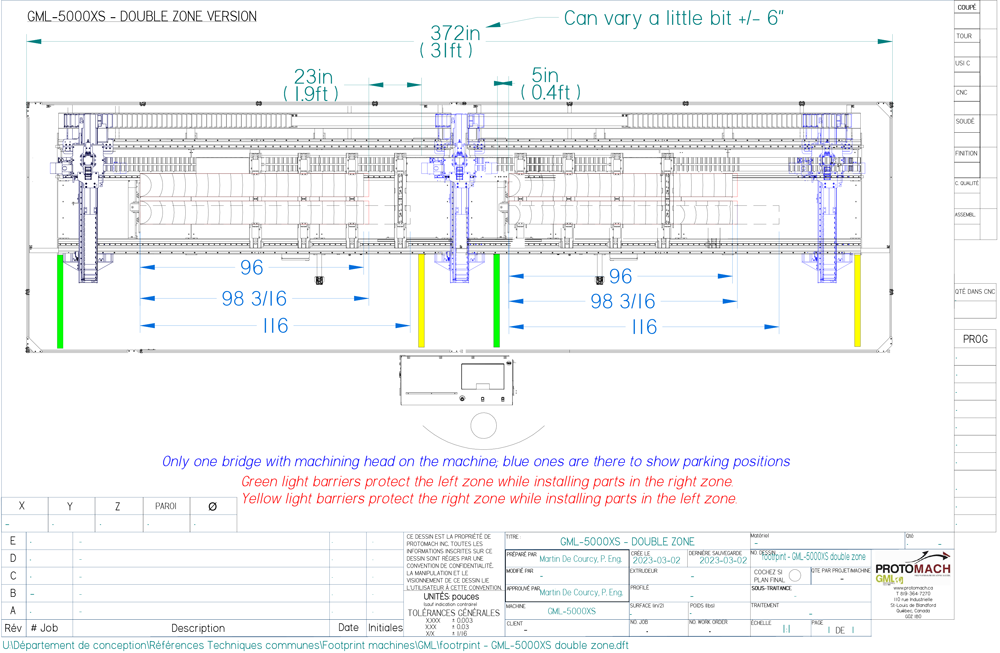

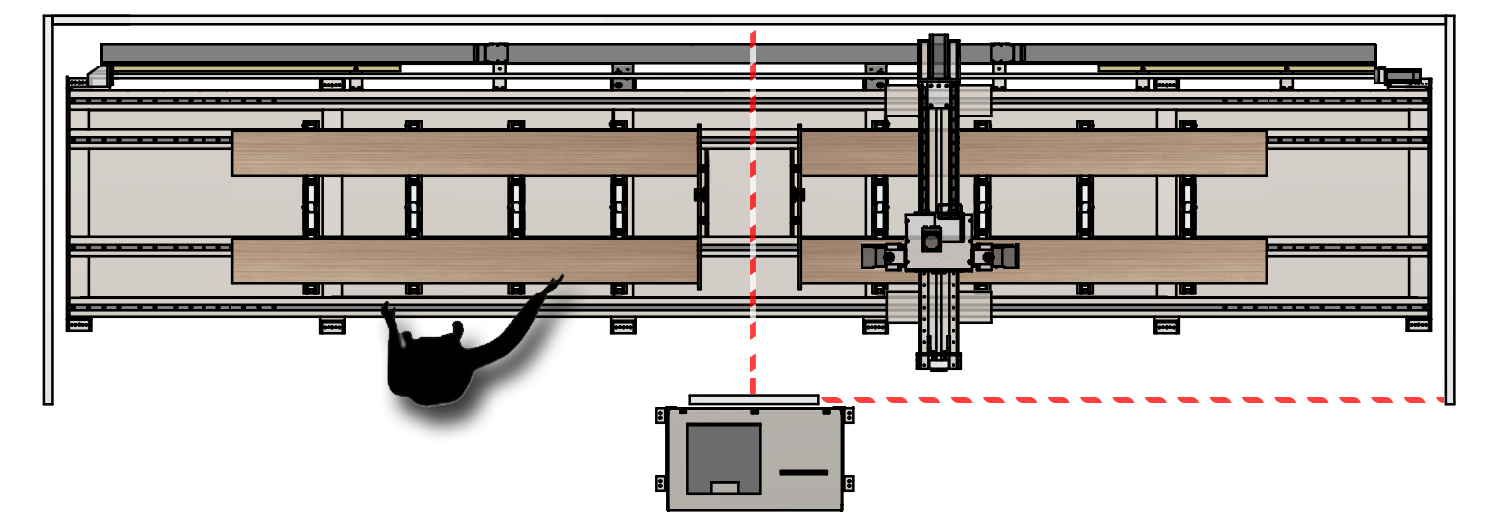

• Possibilité de doubler le bâti de la machine pour travailler en double zone

• Cabine de sécurité autour de la tête d’usinage
